橋梁レベリング層用スクリード自動制御装置 ＩＰセンサー

“構造物折れ点を自動検出して高さを自動制御するシステム” 事前準備が不要で床版の不陸を調整する、橋梁部専用のスクリード自動制御装置です。

工法データ

アドバンテージ

福田道路の強み

• センサーワイヤ設置等の事前準備が不要。
• 床版の不陸が解消され、高い平坦性が確保できる。
• オペレーターの技量によらず、安定した平坦性の実現。
• センサーワイヤのはずれによる事故が無くなるため安全性向上に寄与する。

工法としての強み

• 多くの現場から多様なニーズを満たした自社開発製品。
• 基準線として、既設構造物変化点を活用している。
• 施工時に、高さ確認用レーザーポインターにてチェックすることで精度が向上　する。

概要

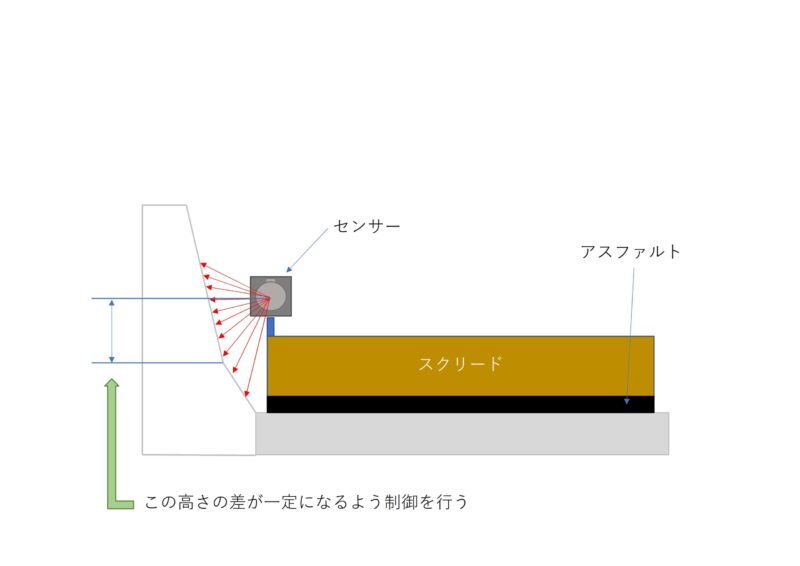

• ＩＰセンサーは既設構造物にレーザーを照射し、その形状から折れ点を検出　　する。構造物折れ点は舗装面から一定の高さがあり、それを基準線として　　　スクリードを自動制御する。
• 事前準備が不要であり、生産性向上にも寄与する。
• 橋梁部の平坦性が向上する。

施工場所

橋梁部のレベリング層

ギャラリー

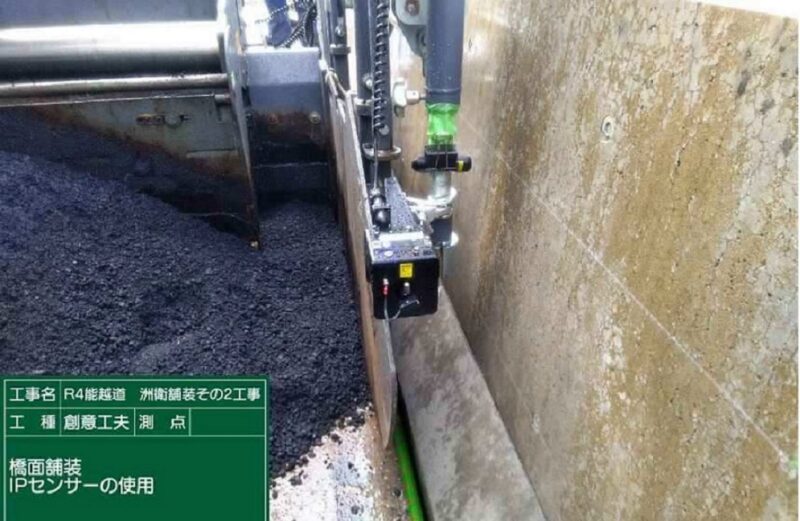

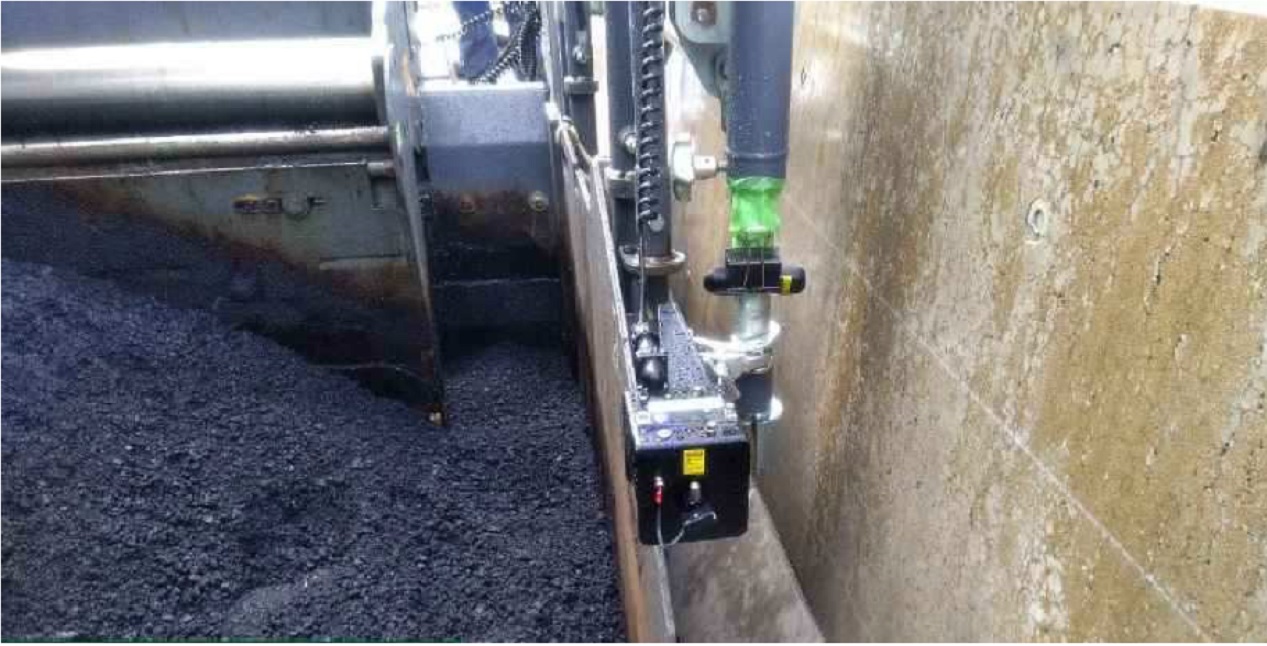

折れ点の高さをＩＰセンサーで測定し、スクリードを自動制御する。

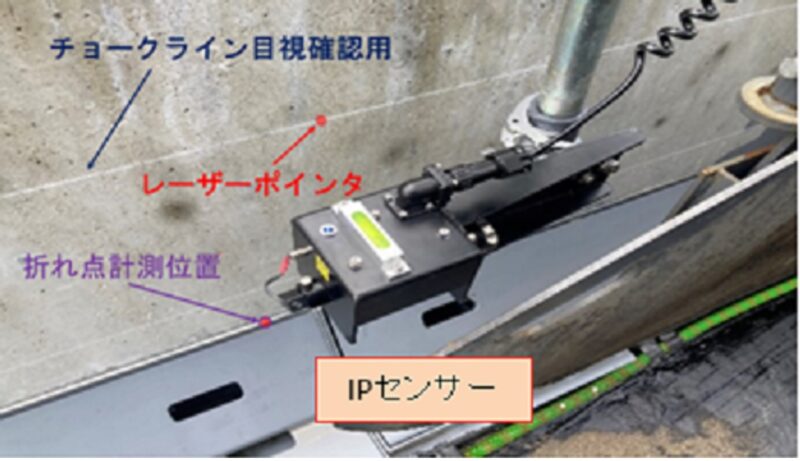

チョークラインの高さをレーザーポインターでダブルチェック。
